Obudowa berlińska stanowi tymczasowe zabezpieczenie wykopu. Swoją nazwę zawdzięcza zastosowaniu takiej konstrukcji podczas budowy metra w Berlinie na początku XX wieku.
Wykop pod fundamenty to pierwszy etap prac ziemnych na budowie. W trakcie wykonywania wykopu istnieje ryzyko osuwania się ziemi. Niesie to za sobą niebezpieczeństwo dewastacji terenu wokół wykopu, zagrożenie dla pracowników budowy oraz maszyn.
Aby temu zapobiec, stosuje się zabezpieczenia. Jednym z nich jest obudowa berlińska, nazywana też ścianką berlińską.

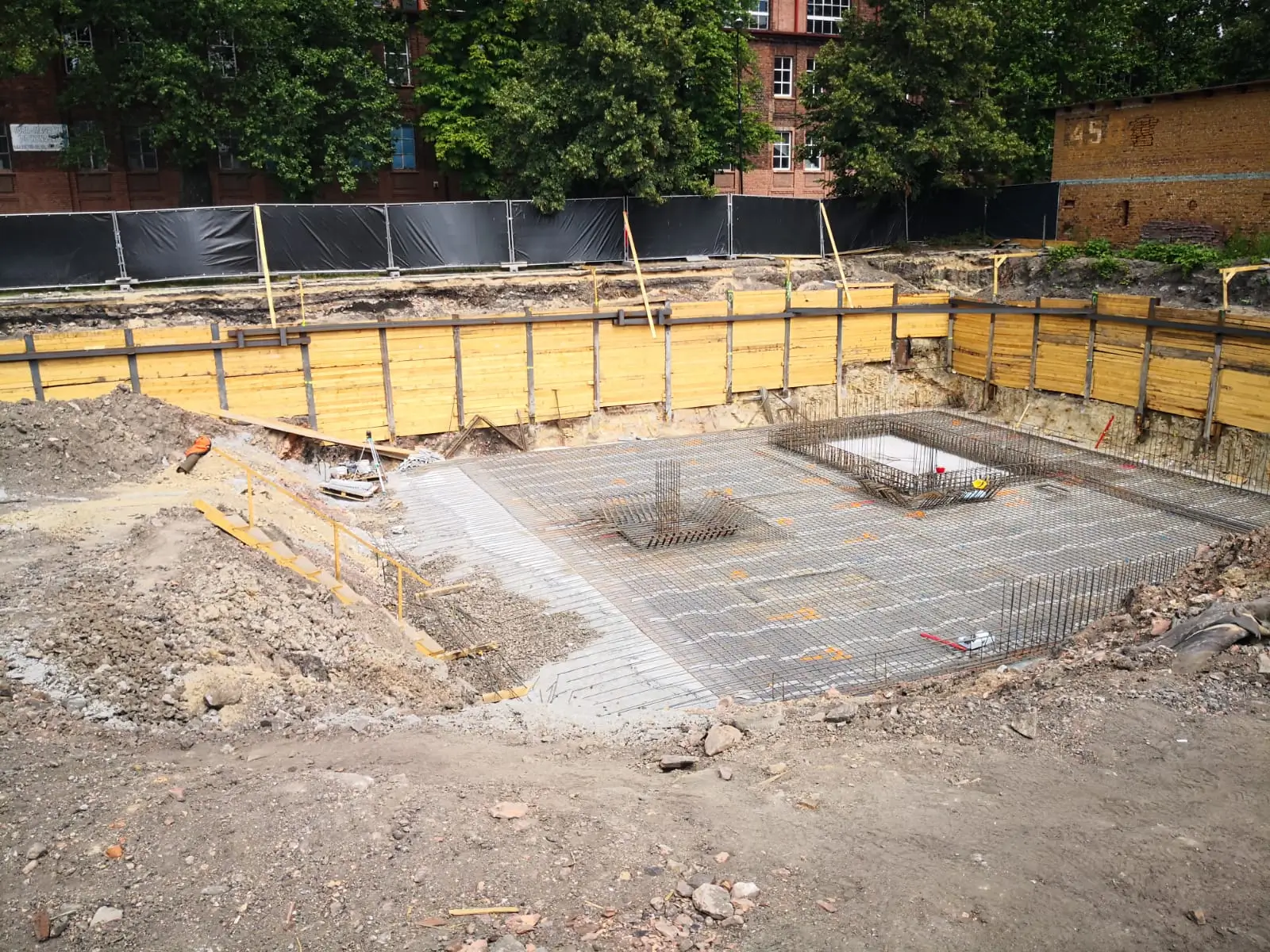

Konstrukcja obudowy berlińskiej
Obudowę berlińską konstruuje się ze stelażu i wypełnienia. Stelaż stanowią pionowe słupy, osadzone w gruncie. Ich rozmiar i rozstaw dostosowuje się do warunków gruntowych oraz głębokości wykopu. Najczęściej pale wbijane są w grunt za pomocą wibracji. Bywają także osadzane w wywierconych otworach lub wbijane przy użyciu młota hydraulicznego lub spalinowego. Przy głębokich wykopach stelaż może wymagać kotwienia w gruncie lub użycia stalowych podpór.

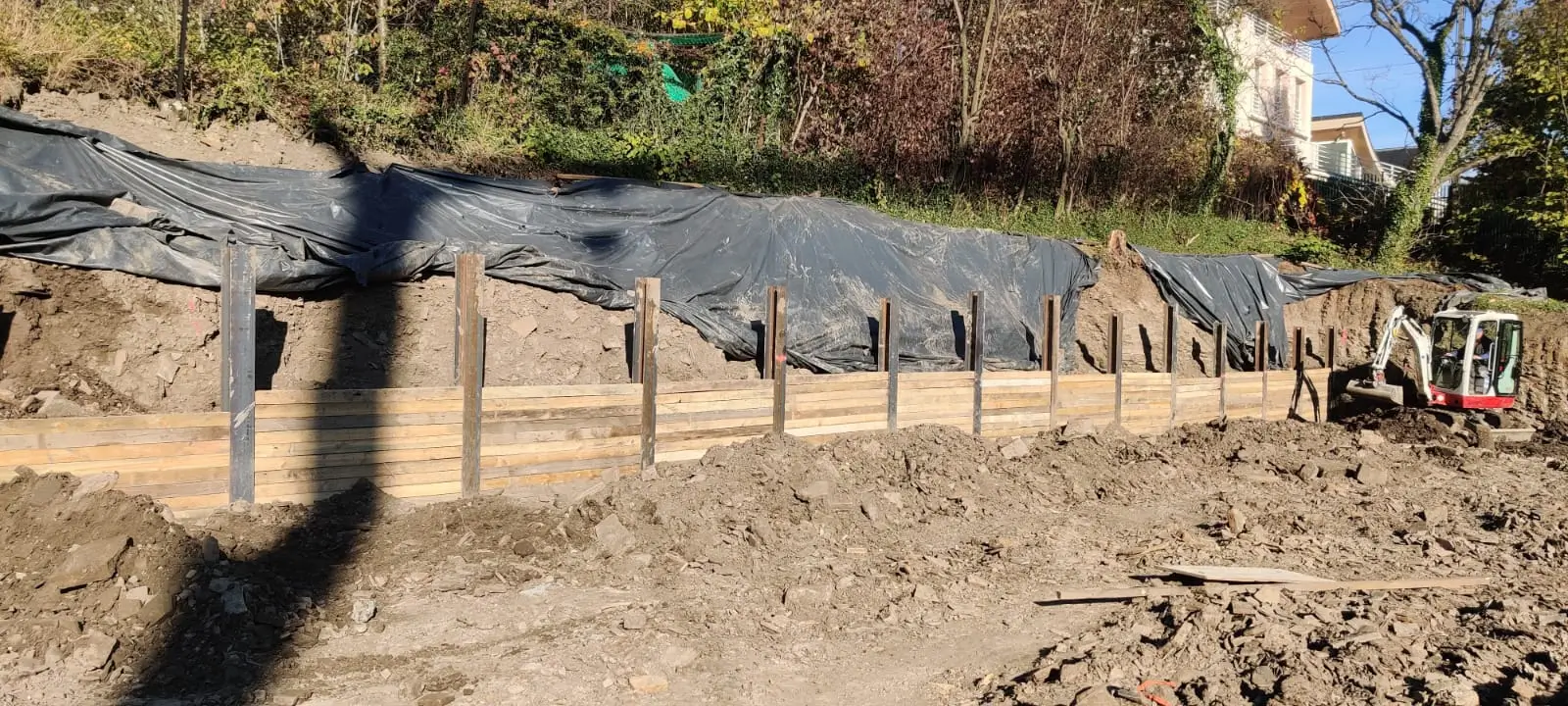

Wypełnienie, czyli opinkę wykonuje się z drewna, betonu lub stali. Jego rolą jest przenoszenie parcia gruntu na stelaż. Kolejne elementy wypełnienia zakładane są etapami, w miarę pogłębiania wykopu. Opinki stalowe i betonowe montuje się „od góry” natomiast belki drewniane instalowane są „od dołu” w miarę postępu robót ziemnych.
Rodzaje obudowy berlińskiej
Ze względu na czas ich zastosowania, ścianki berlińskie dzieli się na:
- tymczasowe
- tracone.
Tymczasowe ściany demontuje się stopniowo w miarę zasypywania wykopu, na końcu usuwając pale.
Ściany tracone pozostają w gruncie po zakończeniu prac ziemnych. Takie rozwiązanie wynika często z braku miejsca na demontaż opinki czy trudności wyciągnięcia kotwionych słupów.
Zastosowanie obudowy berlińskiej
Taki sposób zabezpieczenia wykopu może być zastosowany wszędzie tam, gdzie w bliskim sąsiedztwie nie znajdują się obiekty wrażliwe na osiadanie oraz nie występuje wysoki poziom wód gruntowych. Nie ma możliwości wykorzystania obudowy berlińskiej przy budowach hydrotechnicznych.
Ścianka berlińska w dopuszczalnych warunkach z powodzeniem zabezpieczy wykop o głębokości od 3 do 10 m.
Ścianki berlińskie znajdują zastosowanie np.:
- przy wykonaniu fundamentów,
- budowie tuneli,
- realizacji prac drogowych w miejskich warunkach, gdzie inne metody mogłyby być nieefektywne lub zbyt drogie.
Zalety obudowy berlińskiej
Jeśli warunki na budowie pozwalają na zastosowanie ścianki berlińskiej, to rozwiązanie jest bezpieczne, skuteczne i tanie. Łatwy i szybki montaż nie zajmie doświadczonej ekipie wiele czasu.
Ponadto taką konstrukcję można bez trudu dostosować do planu budowy.
